华为通信电源TP48400B室内48V高频开关电源系统

1.华为TP48400B-N20B3系统配置：单机容量400A，单模块规格50A，含交直流配电单元，整流模块单元，监控模块单元，交直流防雷装置，模块与机柜间采用热插拔技术，整流模块可以在线加入，在线拔出，实现“零”检修时间。

2．华为TP48400B-N20B3安装方式：嵌入式，安装高度：≤25U，进线方式上下进线。

3.交流输入：电压：三相五线制380V，允许变动范围304V—456V；频率：50HZ±5%。

3．直流输出：输出电流200A（支持最多8个48V、50A模块），输出电压在-43.2V—57.6V范围内应能做到手动或由监控单元控制连续可调，调压步长不大于0.1V。

4．可以根据蓄电池技术参数、数量、温度及系统电压要求设定浮充电压、均充电压、放电终止电压等值。

5.整流模块并机工作，并具有均分负载能力，其不平衡度应优于3%的输出额定电流值；测试电流范围10%—100%额定电流。

6.具有浮充、均充方式的手动和自动转换功能；具备定期自动均充功能。

7.整流模块应具有直流输出电流的限制功能，限流范围可在额定值的50%—105%，当整流模块输出电流达到限流值时应能正常工作。

8.告警保护功能：应具有交流输入过、欠压及缺相保护，应具有直流输出过、欠压保护，应具有直流输出过流、短路保护，应具有整流模块过热保护。

9.开关电源应能通过监控模块调整各项保护值，在各种保护功能动作或恢复时，应能发出相应的声光告警信号。故障排除后，应能自动恢复正常工作状态。

10.通信接口：RS232/485。

11．系统效率：≥95%。

12．输出配置：直流配电：200A熔丝2个、160A熔丝2个、63A熔丝4个。

13．电池开关：200A熔丝2个

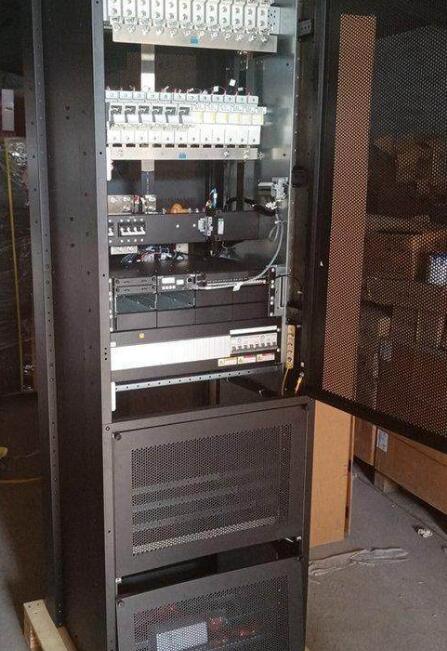

　　华为TP48400B室内48V400A开关电源系统

　　华为TP48400B一体化电源系统
