    华为TP48200B-N20B3高频开关电源充电装置

    分享到:
    点击次数:51 更新时间:2024年03月13日09:09:56 打印此页 关闭

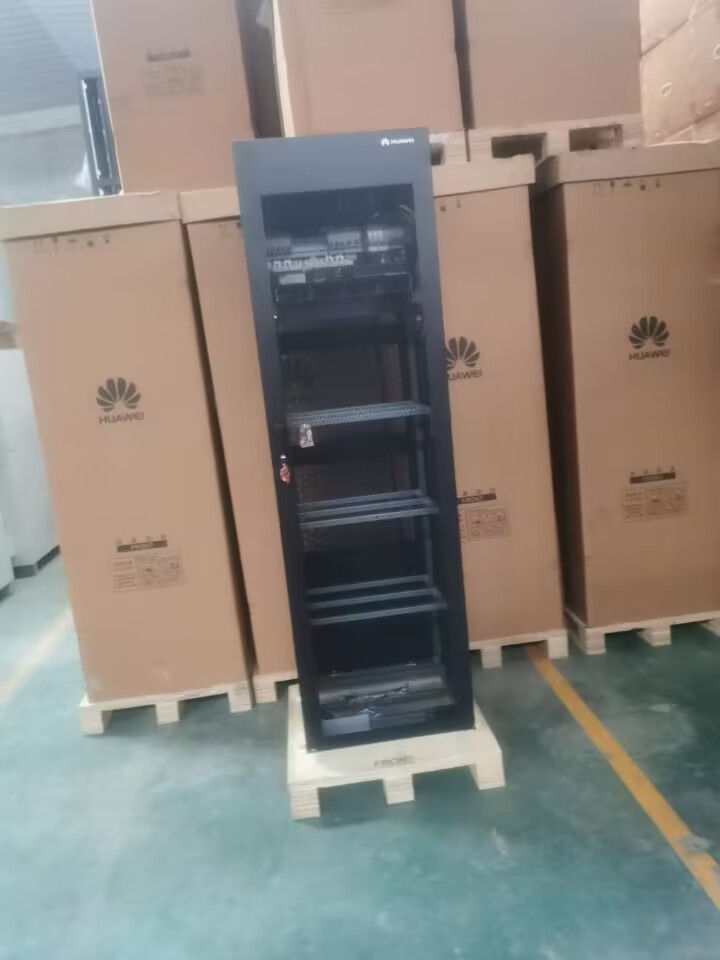

    华为TP48200B-N20B3高频开关电源充电装置 48V200A室内通信电源

    (1) 充电装置由N+1个模块组成,采用自动均流措施(不平衡度不大于5%)。

    (2) 华为TP48200B-N20B3控制监测单元应由微处理器构成,液晶显示器显示。该控制监测单元将采集直流母线、充电装置及阀控式密封铅酸蓄电池等设备的信息,实现以下功能:

    a) 自动稳压、自动稳流、手动和低压充电(均衡充电)四种功能。可自动调节充电电流、控制直流母线电压、根据阀控式密封铅酸蓄电池的运行状态自动完成充电与浮充的相互转换,并给出相应信号引至风电场计算机监控系统;能根据运行情况自动调节直流母线电压;

    b) 按固定型阀控式密封胶体铅酸蓄电池充放电程序自动控制充放电过程,如实现预定充电程序控制;长期浮充电运行后的自动充电程序控制;交流电源消失恢复后,自动充电程序控制等方式;

    c) 显示直流系统的运行状态和故障以及异常信号报警;

    d) 应配有运行状态和报警信号的标准通讯接口(RS485)与集中监控器单元,通讯协议为Modbus。应能实现遥信,遥测和自检功能;同时应有相应信号的空接点输出,并要求全部引出信号汇至同一屏的端子排上,直流系统监控系统应确保能和风电场一体化监控系统通信成功;

    e) 应能实现母线的电压监测,实现母线过、欠电压告警及对地电压显示功能;并能进行蓄电池温度补偿。系统应配置微机型绝缘监测仪,能自动检测各支路对地绝缘电阻及告警。监控装置应能对其参数进行设定和修改;绝缘监测系统具有交流窜电故障及时测记、报警并选出互窜或窜入支路的功能;

    f) 华为TP48200B-N20B3通过蓄电池在线监测均衡系统能自动检测每一只固定型阀控式密封胶体铅酸蓄电池的环境温度、内电势等并能实时显示。

    (3) 装置的稳压精度<±0.5%,稳流精度<±0.5%,纹波系数(阻性负载时)<0.5%,噪声<50db (距屏1米处)。

    (4) 华为TP48200B-N20B3装置应保证免维护阀控式密封胶体蓄电池浮充电压为2.23V~2.28V ,均充电压为2.3~2.35V,蓄电池放电(一小时)末期电压:1.85V(以5.5I10A)。

    (5) 每套系统各设置2只电压变送器、2只电流变送器分别检测固定型阀控式密封胶体铅酸蓄电池的电压、控制母线电压、充电电流和固定型阀控式密封胶体铅酸蓄电池的自放电电流。变送器的输出应为4~20mA,以便引入风电场的计算机监控系统。

    (6) 充电装置应配置相应的过电压保护装置。

    (7) 华为TP48200B-N20B3在馈电柜正面设置2块能双向显示的模拟表计,分别显示充放电电流、直流母线对地电压。
