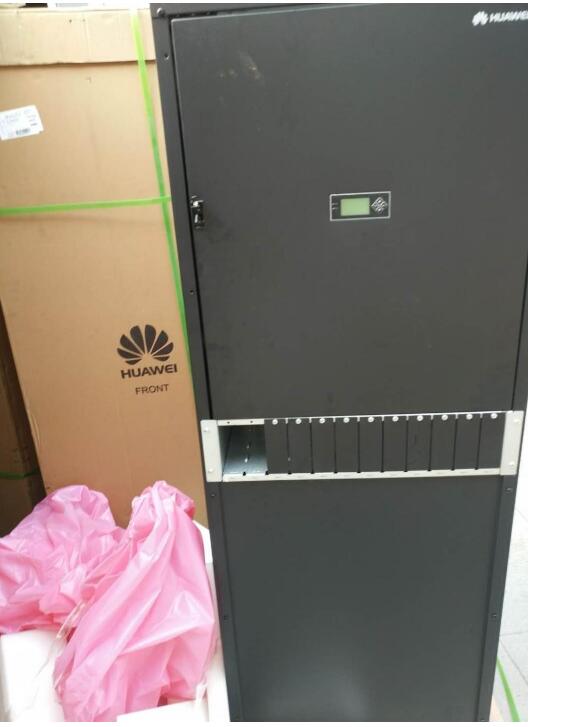

    华为TP48600B-N16C2是AC/DC室内通信电源系统

    分享到:
    点击次数:13 更新时间:2022年09月16日19:48:24 打印此页 关闭

      华为TP48600B-N16C2AC/DC室内电源系统,单机采用48V/50A的整流模块。电源系统为-48V系列的通信设备提供直流电源。TP48600B是室内型电源系统,具有模块安装方便、可实现模块休眠、远程监控、宽范围交流输入电压等特点。

    电压范围宽至85V AC~ 300V AC 0完善的电池管理功能
    完善的交、直流防雷设计0提供一路RS485/RS232接口
    支持华为网管协议和电总协议,可与华为NetEco网管(V300R006C10以 上版本)、M2000网管(V200R014C00 以上版本)或第三方网管通信,组网灵活,可实现远程管理,无人值守
    支持LCD界面中英文显示、按键操作
    支持整流模块热插拔和高效、标效整流模块混插
    整流模块功率因数值达0.99
    高效整流模块效率最高达到96%,标效整流模块效率最高达到93%

    工作原理
    电源系统工作原理交流电通过交流配电单元进入整流模块,整流模块将交流电转成 -48V直流电,由直流配电单元给多路负载供电。
    交流电供应正常的情况下,整流模块除了给直流负载供电外,还为电池提供充电电流。
    当交流电断电时,整流模块停止工作,由电池给直流负载供电。交流电恢复后,整流模块 重新给直流负载供电,并对电池进行充电,补充消耗的电量。
    监控单元实时监控电源系统各部件的运行状态,并进行相应的智能控制,如有异常,及时上报告警信号。
    系统配置华为TP48600B-N1 6C2电源系统的配置如表

    系统配置
    华为TP48600B-N16C2
    整流模块最大可支持12个R4850G2或R4850N2
    最大输出电流600A (最大负载电流400A)
    配电单元0交流配电:交流输入空开口直流配电:重要负载下电支路(BLVD) , 次要负载下电支路(LLVD) 和电池支路监控单元SMU06C交流输入制式220/380V AC三相四线交流防雷标称雷击放电电流20kA,最大雷击放电电流40kA, 8/20us
    直流防雷差摸10kA,共模20kA, 8/20us


    (1)电池熔丝(2) 重要负载下电支路空开(3) 整流模块安装空

    (4) N接线排(5) 交流输入空开(6) 机柜接地排(7) RTN+母排 (8)次要负载下电支路空开或熔丝(9) 监控单元SMU06C (10)SNMP模块安装空间
