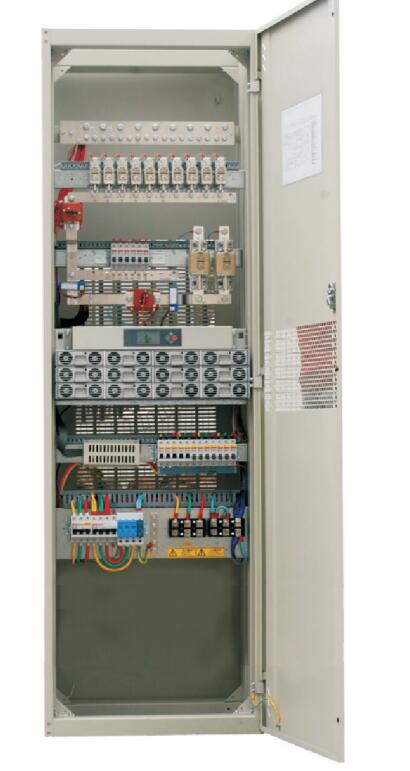

中达电通MCS3000D室内直流高频48V3000A通信开关电源

中达电通MCS3000D-48/50A室内48v-体化电源机柜

中达电通MCS3000D高频开关电源系统

型号: MCS3000D-48/50A(200)(250A)

机种号; MCS48/600-YMUB2

执行标准: Q/TENJ 1-2009

输入: SN 380V-50HZ-64 AMAX

输出: 48v-250A/200A

模块参数:

ESR-48/56AC台达MADE IN CHINA

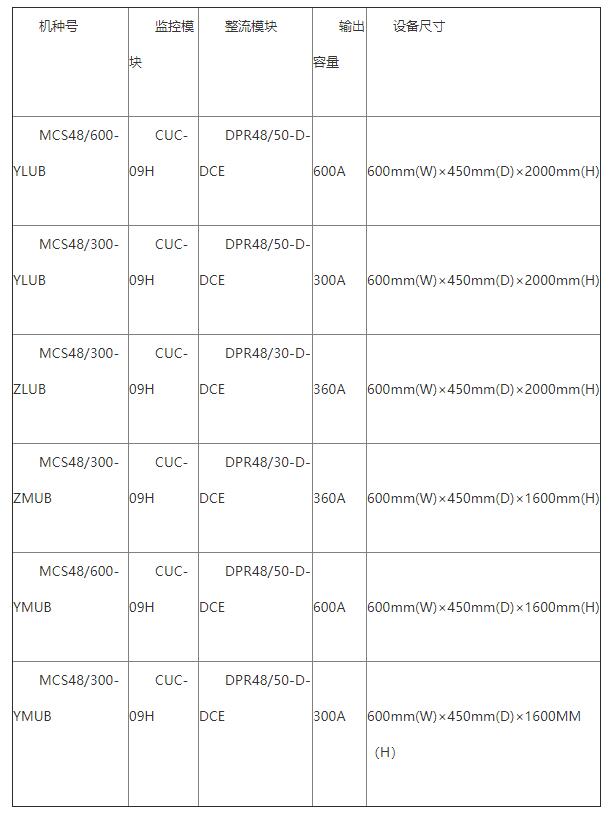

中达电通(台达) MCS3000D基本配置

●交流输入: 380Vac三相五线制

●系统容量: -48V/600A: shelf, 每排4台整流模块

●负载分路: 200Ax4路， 100Ax4路， 63Ax1路，32Ax1路， 10Ax2路

●电池分路: 500Ax2

中达电通(台达) MCS3000D外形尺寸与重量

●尺寸(mm): 600(宽)x450(深)x1 600(高)

●重量(kg):约110kg(含 12台-48V

MCS3000D系列整流模块

DPR48/50-D-DCE技术参数

直流输出

●输出电压范围-40Vdc~-59.5Vdc

●额定输出电流50A

●输出功率2880W

●负载效应≤+0.5% .

●均流特性≤+3%

●源效应≤+0.1%

●稳压精度≤+0.6%

●限流20%~110%连续可调

●衡重杂音. <2mV

●峰峰杂音< 100mV(0MHz~ 20MHz)

中达电通(台达) MCS3000D监控单元

CUC-06HC技术参数

●输入电压正常直流电压- 48Vdc(18~70Vdc)

●显示方式128X64点阵LCD显示

绿灯:当系统正常时亮(无任何告警)

黄灯:当系统告警时闪烁均充时常亮

红灯:当系统出现模块关机时亮

以上便是中达电通(台达) MCS3000D产品简介。

中达电通MCS3000D-48-50A应用领域:

●模块容许电网输入电压变化范围宽(90Vac~ 300Vac),可承受380Vac，模块不损坏。

●整流模块采用先进的软开关技术，功率密度高。

●采用先进的拓朴电路，宽负载范围内实现软开关技术,转换效率高

●采用Interleave PFC技术,功率因数大于0.99.交流输入电流谐波失真低，小于5%。

●高功率密度:功率密度大于2W/cm3(34W/incspan);

●智能监控单元对蓄电池采用先进的充电管理模式，有助于延长电池使用寿命。

●系统具有效能管理功能，可以有效地提高系统的工作效率，达到节能减排的目的。

●系统通过RS-232接口实现本地和远程集中监控，又可通过加装TCP/IP网卡接入局域网或广域网。

●系统内整流模块可热插拔，所有调节、操作都在系统前部，因而系统安装、扩容和维护极为方便。

●具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高。

●系统装有多级防雷、防浪涌电压保护装置;符合IEC61000-4- 5标准，能承受8/20uS, 20kA, 40kA电流冲击。

●适应温度范围更宽,工作温度范围-40 ~ 75°C

适用场合

适用于各移动通信基站、综合接入网点、数据机房、FTTx等室内场台。
