两套高频开关电源柜并机设备割接方案

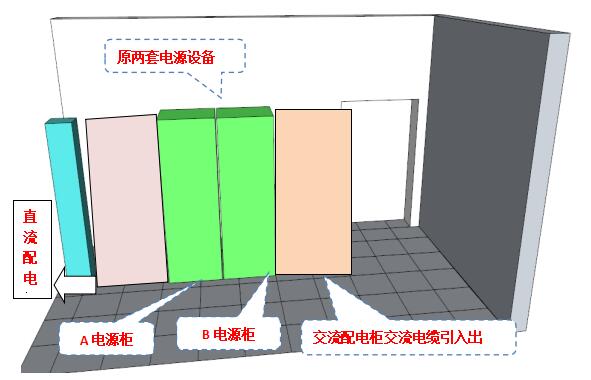

现场使用两套伊顿电源设备，现场设备安装位置示意图如下：

现场具体情况如下：

 1、设备安装位置位于二楼；

2、两套伊顿电源设备（A电源柜和B电源柜）实现冷备份，自动（手动）切换；

3、交流输入采用1路输入；

4、设备带2组电池，每组电池容量为400Ah；

5、负载电流137A左右，带载输出分路共计使用11路；

 6、两套系统交流输入电缆由设备旁边交流配电柜引入；

7、设备的负载出线在两套设备（A电源柜）的左侧。

华为TP48600T-N20A8室内高频开关电源柜一备一用更换步骤：

设备替换方案如下所述：

1、在原设备位置上替换两套老电源柜，用我司600A电源系统设备（A电源柜和B电源柜），直流输出柜位于A电源柜左侧，把原电源柜里的所有负载全部转移至直流输出柜，两套电源柜实现原位置替换；

2、为了缩短割接时间，降低事故几率，所替换设备均采用特殊定制，高度为2000mm的柜体，以确保原负载线、电源输入线、电池连接线等长度足够使用；

3、两套设备切换方式采用冷备份方式，一套设备处于使用状态，另一套设备开机冷备，手动切换。

设备割接步骤如下所述：

注意：在割接方案的制定上，遵循以下原则：

1）、验证原则为：上线或者上熔丝，先测量电压，一般为等电位方可进行操作。下线或者下熔丝先测量电流，一般为零电流方可进行操作（特殊情况除外）。

2）、新旧交流系统割接，先下旧电，后上新电，防止交流短路。

3）、新旧直流系统联接，两者之间压差调整，一般小于0.5V。

4）、直流割接，上线应先正后负，下线为先负后正。

准备工作：

1、所有需要使用的工具做绝缘处理（扳手、螺丝起子、套筒等）；

2、备好需要不断电割接设备的复接线（一端压接好接线端子并做好使用标示及绝缘）、临时连接线（交流输入线压接好端子，直流线压接好端子）；

3、准备好割接是需要使用的绝缘胶带、尼龙扎带等辅料；

4、备好测试、调试需要使用的仪器仪表（电流表、万用表等）；

5、准备好安装设备时需使用的电锤、水平尺等。

割接步骤：

步骤:1：先关闭开关电源A柜交流输入；（因负载电流目前全部在B柜上）

步骤2：在直流配电柜后左侧立作为冷备份的-48/50H设备（D电源柜）（不影响直流配电柜操作的位置），连接一路市电输入、连接-48/50H设备（D电源柜）输出至列头柜双输入的输入1上；

步骤3：调试-48/50H设备（D电源柜），调试完成后将直流输出电压调整至53.6V；

步骤4：关闭其中一个不需带电割接的设备，将该设备的负极导线由原柜体中抽出放至于直流列头柜中，按照合适的布线长度进行截减并压接接线端子后将导线连接至合适的输出空开或熔丝端口。将该设备的正极导线由原柜体中抽出放至于直流列头柜中，按照合适的布线长度进行截减并压接接线端子后将导线连接至直流输出正排，确认接线无误且牢固后开启该设备，观察设备运行正常后重复执行步骤4割接其他不需带电割接的设备直至所有不需带电割接的设备全部割接完成；

步骤5：拆除电池组中的一段电池组连接排；使电池处于离线状态；(电池正极在备用柜，负极在直流配电柜电池熔丝下端）

步骤6：拆除原设备（A电源柜）内电池输入导线正极连线并做好绝缘处理后抽出机柜柜体；

步骤7：拆除原设备（A电源柜）2根并柜正极连线并做好绝缘处理后抽出机柜柜体；

步骤8：连接好电池组连接排，测量并记录电池组端电压；

步骤9：调整-48/50H设备（4#电源柜）的输出电压至电池组端电压一致（两者压差小于0.3V）；

步骤10：临时连接电池组输入正极线至DUM-48/50H3设备（4#电源柜）输出正排端；

步骤11：临时连接电池组输入负极线至DUM-48/50H3设备（4#电源柜）电池熔丝输入端；

步骤12：缓慢调整DUM-48/50H3设备（4#电源柜）的输出电压至53.5V（注意观测电池组的充电电流大小）；

步骤13：确认其中一个需带电割接的设备的正负极连接导线位置，使用绝缘穿刺端子在合适的位置并联割接复连线，使用仪表检查复连线的可靠性；

步骤14：调整-48/50H设备（C电源柜）的输出电压与原设备（B电源柜）一致（两者压差小于0.5V）；

步骤15：将并接的复连线按照正负极性连接至直流配电柜中适当的位置；

步骤16：适当调高48/50H设备（C电源柜）的输出电压（两者压差大于0.5V），观察负载电流变化，负载电流应由原设备（ B电源柜）转移至-48/50H设备（C电源柜），否则检查电缆连接情况；

步骤17：关闭老设备（B电源柜）并拆除该设备；

步骤18：在原B电源柜位置上安装-48/50H设备（D电源柜）；

步骤19：连接-48/50H设备（D电源柜）的交流输入导线并调试该设备处于完好状态；

步骤20：调整两套-48/50H设备（C电源柜和D电源柜）的输出电压为一致（两者压差小于0.3V）；

步骤21:  C电源柜和D电源柜正负母排做好并联。（带电连接）并检查铜排连接是否紧固。

步骤22:  调整-48/50H设备（C电源柜）的输出电压为54V，确认两套-48/50H设备（C电源柜D电源柜）输出电压压差大于0.5V）。观察是由负载由C电源柜负担，另一电源柜无输出；

步骤23: 先关闭D电源柜

步骤24：测量两组电池的电压，并调整C电源柜的浮充电压与电池组电压基本一致（小于0.3V）

步骤25：做两根电池连接线，将直流配电柜电池输入负极并联到-48/50H设备（C电源柜）并连接到柜内电池1和电池2熔丝输入端；

步骤26：将电池组输入正极线放至-48/50H设备（C电源柜）并连接到柜内输出正排端；或者采用原来电池接法。（电池正极在备用柜正母排上，直流输出正排与备用柜正排用软线连接）

步骤27: 打开D电源柜

步骤28: 调整-48/50H设备（C电源柜）的输出电压为54V，再次确认两套-48/50H设备（C电源柜和D电源柜）输出电压压差大于0.5V）。确认负载由C电源柜负担，-48/50H设备（D电源柜）无输出；

步骤29: 调整-48/50H设备（C电源柜）的输出电压为53.5V使其与另一套设备的输出电压压差小于0.3V；

步骤30：闭合-48/50H3设备（D电源柜）的输出空开，使两套电源设备互为热备份；

步骤31：调整-48/50H设备（C电源柜）的输出为53V，使两套电源可输出电压差大于0.5V，观察备用电源输出状态，负载设备运行是否稳定；

步骤32：调整-48/50H设备（C电源柜）的输出为53.5V，断开-48/50H设备（D电源柜）的输出空开，使两套电源设备互为冷备份，至此割接工作全部完成。
