华为LE0MPSA08交流电源模块

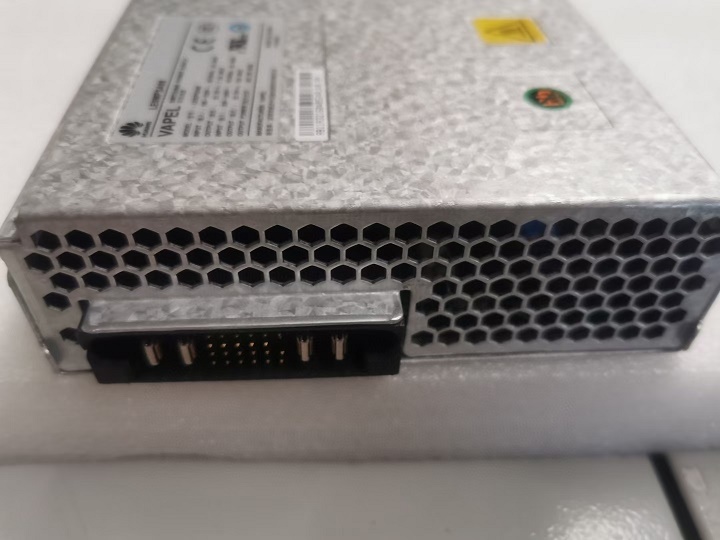

华为 (Quidway) LE0MPSA08 S9300 S7700 800W 交流电源模块
800W交流电源模块
800W交流电源模块为3U高标准插框结构。
800W交流输入电源模块面板
| 1. 输入 | 2. 拉手条 | 3. 开关 | 4. 指示灯 |
交流电源模块指示灯说明
指示灯
颜色
状态描述
RUN | 绿色 | 常亮：表示交流电流输入完全正常。 常灭：出现FAULT红灯亮或者非输出过流引起的ALM黄灯亮。 |
ALM | 黄色 | 常亮：PS-off、温度过高、输入过欠压、输出过电流。 闪烁：与监控设备（如主控板或CMU单板）通信中断。 常灭：电源无异常。 |
FAULT | 红色 | 常亮：电源有不可恢复故障。 常灭：电源无不可以恢复故障。 |
800W交流电源模块在220V时提供800W的功率，在110V时提供400W功率，同时具有EMC滤波和如下保护功能：
输出过流保护
输出过压保护
输出欠压保护
输入过压保护
输入欠压保护
过温保护
短路保护
防雷保护

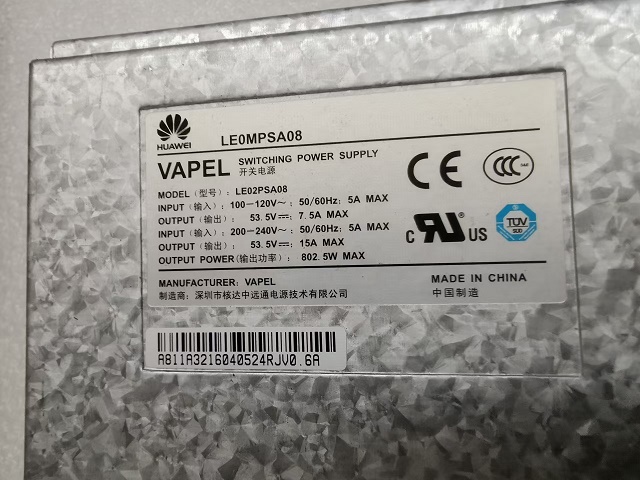

参数
外形尺寸（高×深×宽） | 130mm×393mm×41mm |
<2.5 Kg | |
输入额定电压 | 220V AC/110V AC；50/60Hz |
额定输入电压范围 | 200V AC～240V AC（220Vac Input）/100V AC～120V AC（110Vac Input）；47Hz～63Hz |
输入电压范围 | 90V AC～290V AC；47Hz～63Hz（其中90V AC～175V AC输入时候支持半载输出） |
输入电流 | |
输出电流 | 15A（220Vac Input）/7.5A（110Vac Input） |
输出功率 | 800W（220Vac Input）/400W（110Vac Input） |
